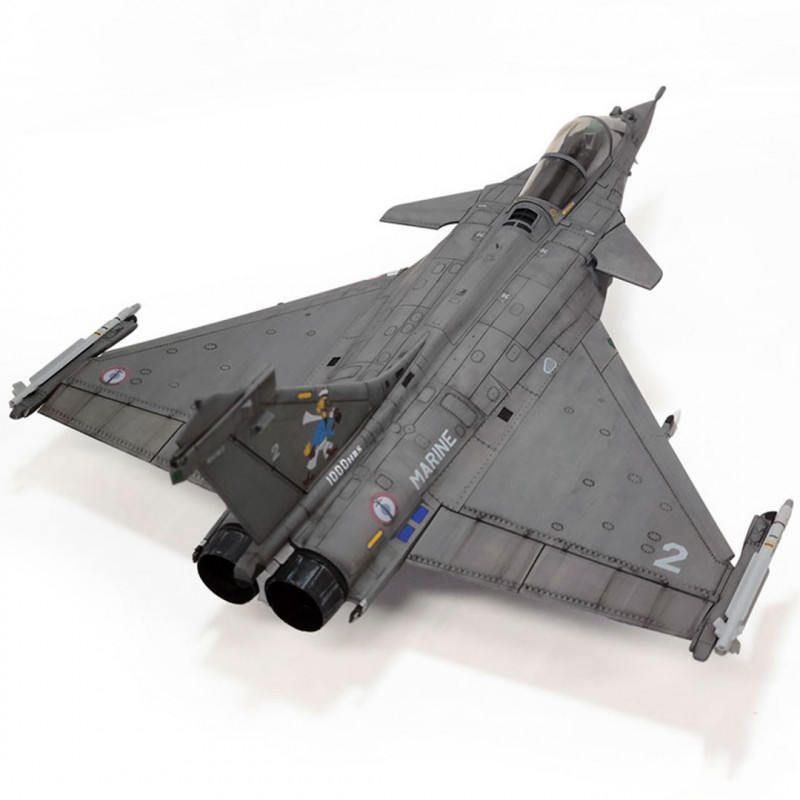

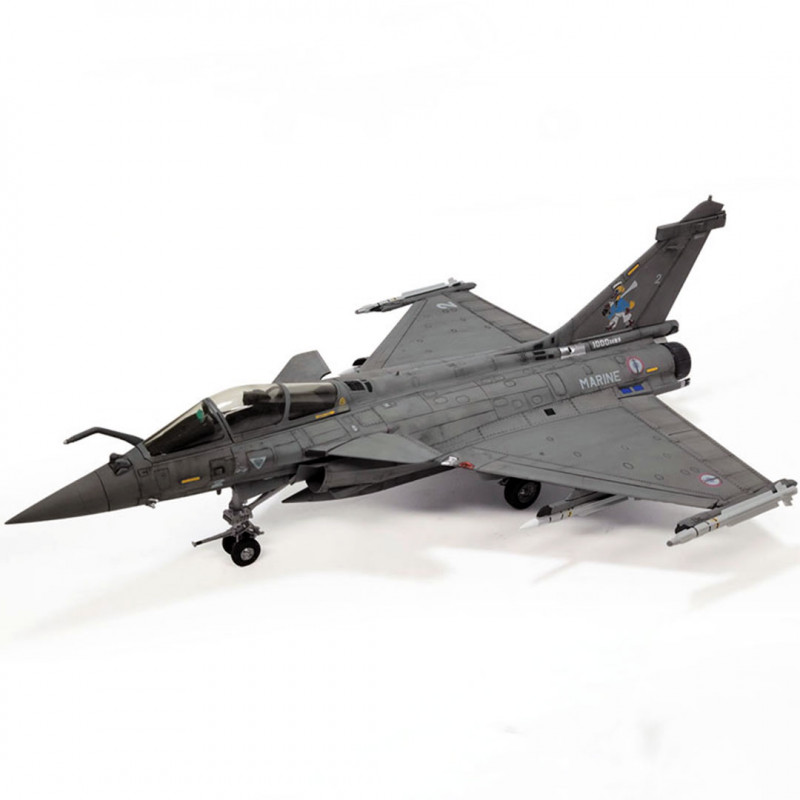

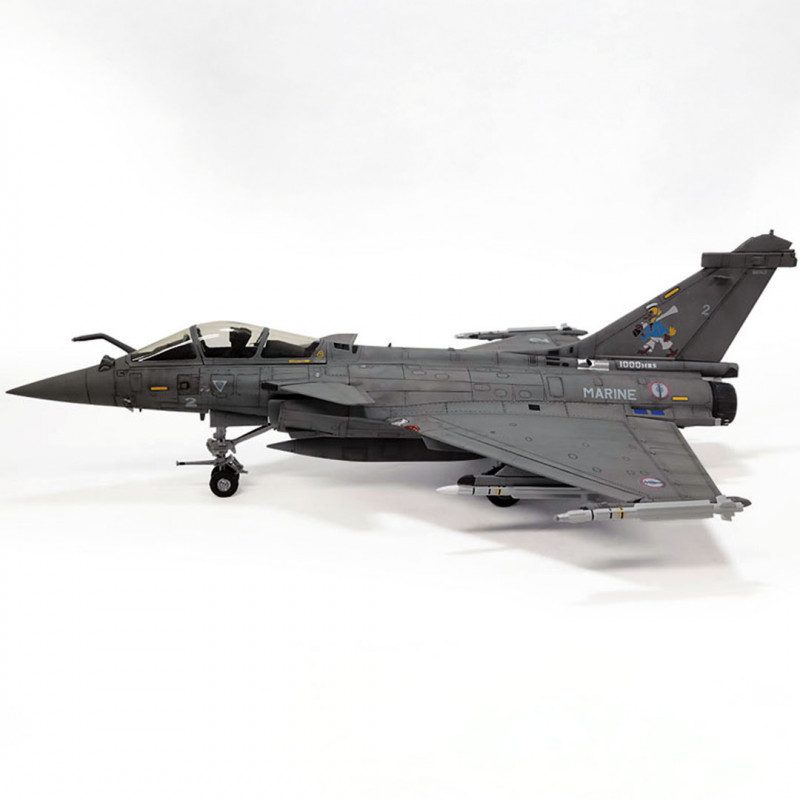

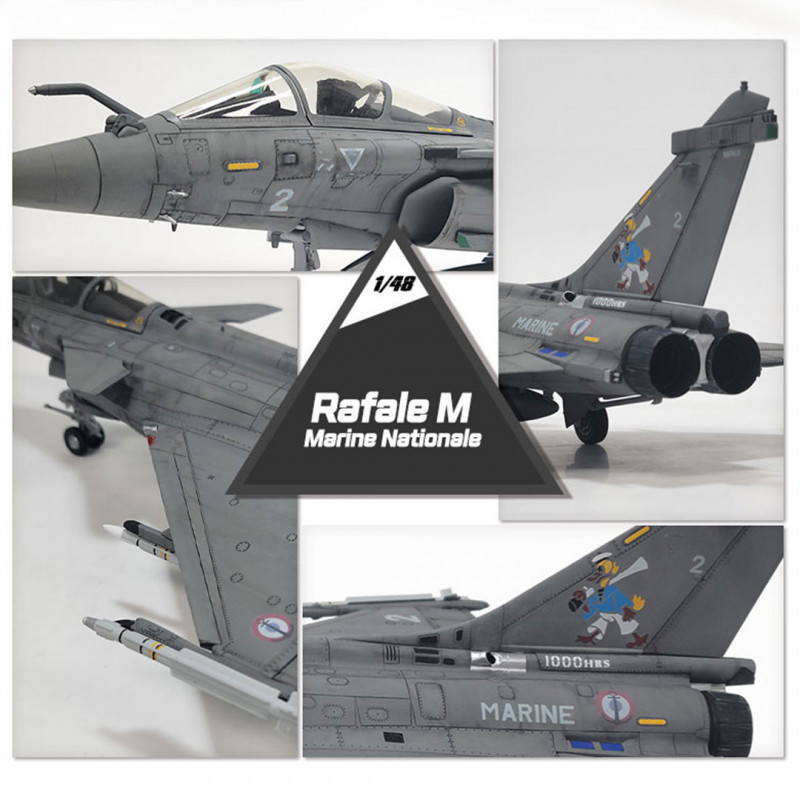

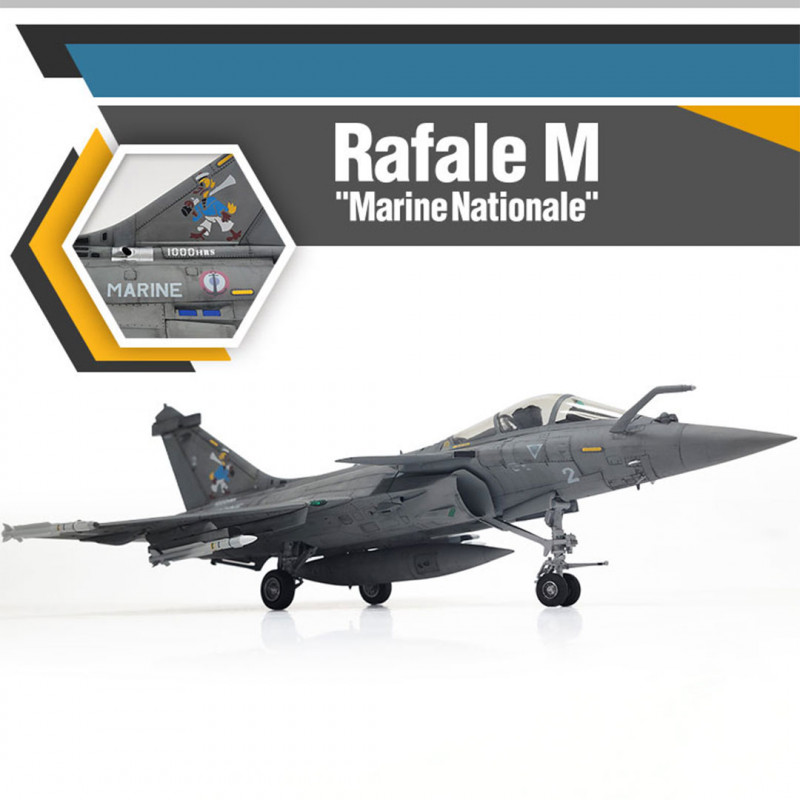

Modello di aereo in plastica Rafale M "Marine Nationale" 1:48

Modello del Rafale M: il caccia navale della Marina nazionale

Quando mi interesso ai modelli da montare del Rafale M, noto subito che questa versione ha caratteristiche molto particolari. A differenza delle versioni destinate all'Aeronautica, il Rafale M è stato appositamente progettato per le operazioni aeronavali, cioè le missioni svolte da una portaerei. Questa adattamento spiega perché questo modello attiri così tanto gli appassionati di aviazione militare e gli amanti dei modelli in plastica di aerei Rafale.

La Marina nazionale utilizza infatti una variante specifica del Rafale chiamata Rafale M, la lettera "M" che significa "Marine". Il suo sviluppo inizia alla fine degli anni '80 per creare un aereo in grado di operare efficacemente dalla coperta di una portaerei. Due prototipi di questa versione navale sono stati ordinati il 6 dicembre 1988. Il primo, designato Rafale M01, ha effettuato il suo volo inaugurale il 12 dicembre 1991, mentre il secondo prototipo, Rafale M02, ha preso il volo l'8 novembre 1993.

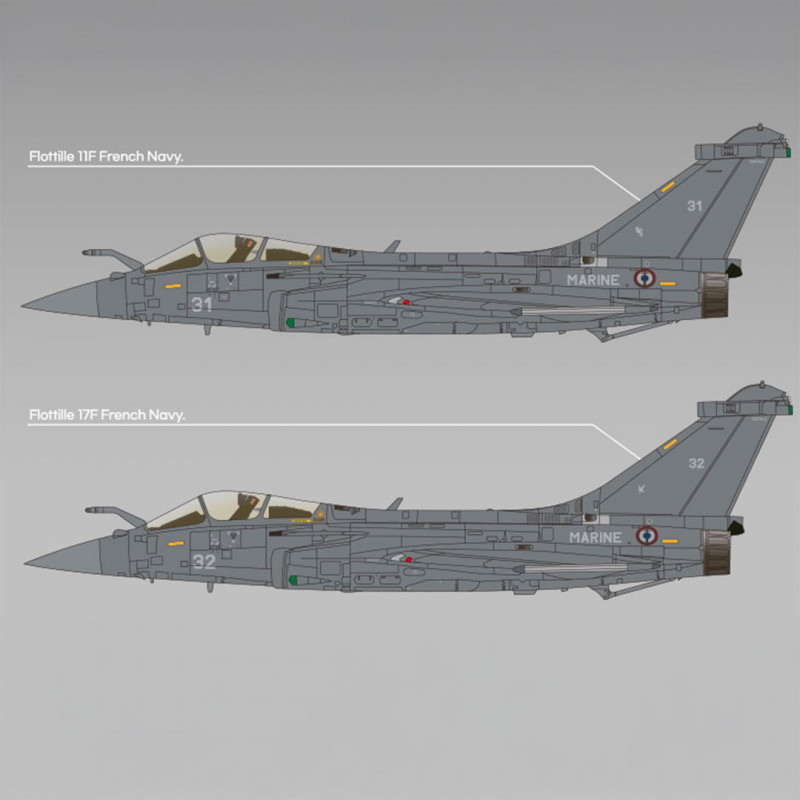

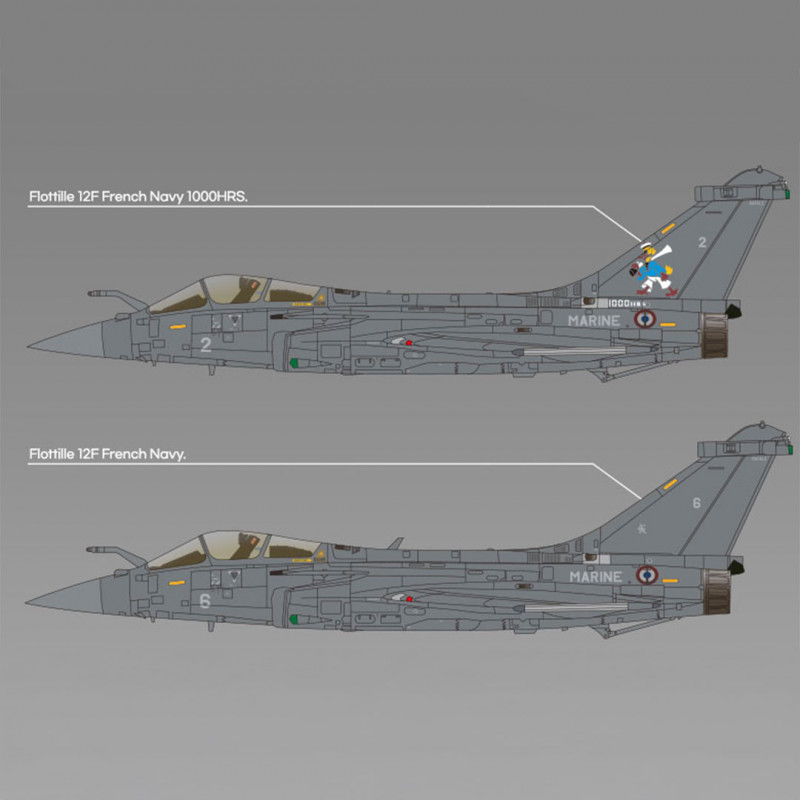

Esternamente, questi aeromobili presentano una livrea grigia e assomigliano molto al prototipo del Rafale C. Tuttavia, diverse differenze importanti emergono quando si esamina la struttura dell'aereo. A differenza di quanto si osserva tradizionalmente nell'aviazione imbarcata francese, il Rafale M conserva un'ala fissa, senza estremità pieghevoli. Questa scelta tecnica consente di mantenere la rigidità e le prestazioni aerodinamiche dell'aereo.

Per i modellisti che cercano un modello di Rafale M fedele all'aereo reale, questi dettagli strutturali costituiscono un elemento molto interessante da riprodurre.

Un carrello di atterraggio rinforzato per l'appontaggio

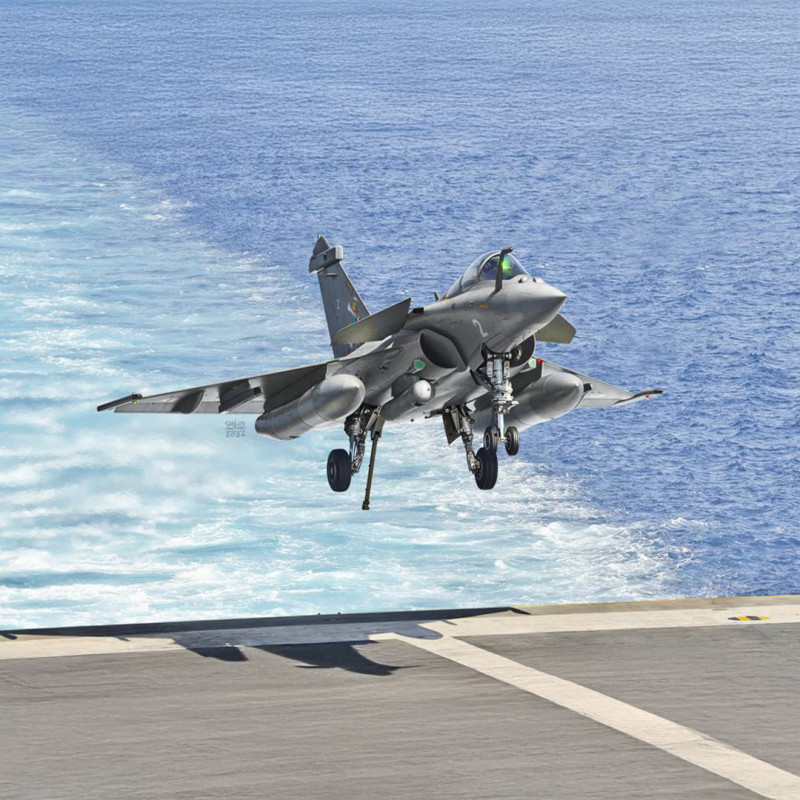

Le operazioni su portaerei impongono vincoli meccanici molto importanti. Quando un aereo atterra sulla coperta di una nave, l'atterraggio è molto più brusco rispetto a una pista classica.

Per questo motivo, il Rafale M è dotato di un carrello di atterraggio principale rinforzato Messier-Dowty. Questo è in grado di assorbire un'energia verticale corrispondente a una velocità di atterraggio di circa 6,5 metri al secondo, ovvero circa 23 km/h. Questa robustezza è essenziale per garantire la sicurezza durante gli atterraggi.

Anche il sistema di lancio da una portaerei ha influenzato la progettazione dell'aereo. Il Rafale M utilizza una catapulta, diversamente dalle cinghie tradizionalmente fissate al fusoliera su alcuni aerei. Questa configurazione comporta una maggiore sollecitazione del carrello anteriore.

Per resistere a queste sollecitazioni, il cassone del carrello anteriore è stato rinforzato con materiali molto resistenti, tra cui titanio e acciaio ad alta resistenza. Questo tipo di dettaglio tecnico interessa spesso gli appassionati che desiderano riprodurre con precisione una maquette di aereo Rafale Marine.

Una tecnologia specifica per il lancio

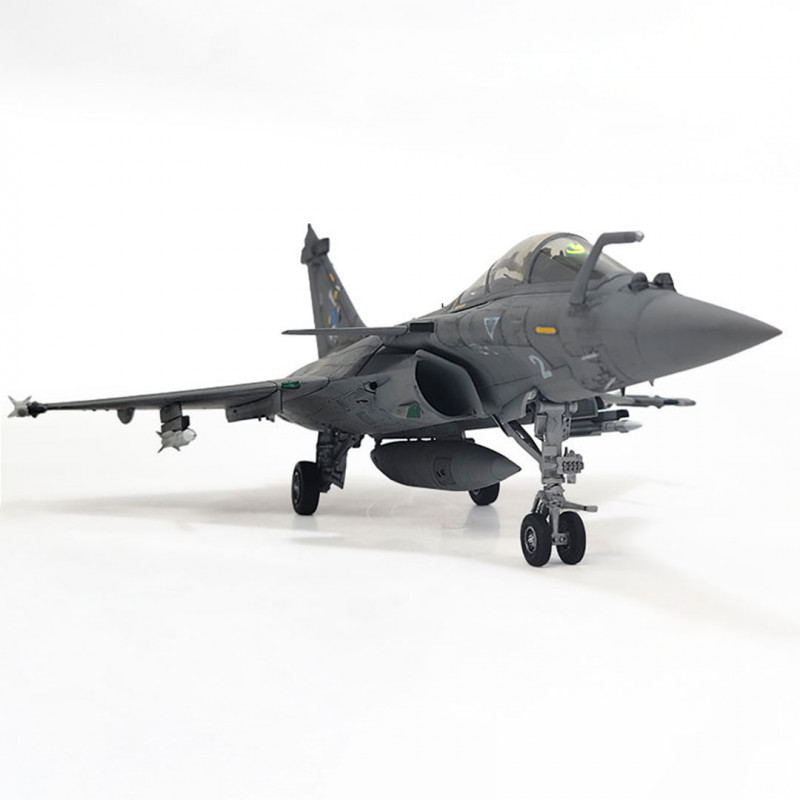

Il carrello di atterraggio anteriore del Rafale M ha anche un particolare dispositivo chiamato "jump strut". Questo meccanismo ingegnoso consente di immagazzinare energia durante il lancio e di restituirla quando l'aereo arriva all'estremità della rampa di lancio.

Grazie a questo sistema, l'aereo beneficia di un'ulteriore spinta al momento del decollo. Questa tecnologia si è dimostrata sufficientemente efficace da essere mantenuta sui Rafale di serie.

Queste caratteristiche tecniche rendono la versione Marine del Rafale particolarmente interessante per gli amanti delle maquette dettagliate del Rafale M, poiché mettono in evidenza le differenze tra le versioni terrestri e navali dell'aereo.

Adattamenti strutturali per le operazioni navali

La progettazione del carrello di atterraggio anteriore, combinata con alcune soluzioni tecniche specifiche, ha comportato alcune modifiche nell'architettura complessiva dell'aereo.

Ad esempio, le ruote del carrello anteriore possono ruotare di 360 gradi quando l'aereo è fermo, e compiere una rotazione di circa ±75 gradi durante il ripiegamento del carrello. Queste particolarità meccaniche facilitano le manovre sulla coperta della portaerei, dove lo spazio disponibile è spesso molto limitato.

L'ingombro del treno anteriore e dei suoi meccanismi ha portato anche a una leggera modifica della configurazione dell'armamento. Mentre alcune versioni terrestri del Rafale hanno 14 punti di attacco, il Rafale M ne ha 13.

Anche i prototipi Rafale M01 e M02 ricevono diversi equipaggiamenti specifici:

• una gancio d'arresto più robusto, indispensabile per l'aggancio ai cavi di arresto della portaerei

• una scala telescopica integrata nel fusoliera, che facilita l'accesso alla cabina di pilotaggio

• due batterie elettriche anziché una sola

• un sistema inerziale infrarosso di allineamento al mare, chiamato TELEMIR, sviluppato da Sagem Défense Sécurité e combinato con la navigazione GPS

Questi elementi tecnici contribuiscono a differenziare chiaramente la versione navale del Rafale rispetto alle versioni destinate alle basi aeree.

Il Rafale M, un argomento imprescindibile per gli appassionati di modellismo

Quando scopro un modellino del Rafale M da montare, capisco immediatamente perché questo modello è così apprezzato nel mondo del modellismo aeronautico. La versione Marina ha caratteristiche uniche, tra cui il treno rinforzato, il gancio d'arresto e gli equipaggiamenti specifici per le operazioni imbarcate.

Assemblare un modellino in plastica del Rafale M consente quindi di riprodurre un aereo da caccia in grado di operare da una portaerei, rendendolo uno dei velivoli più impressionanti dell'aviazione navale francese.

Per gli appassionati dell'aviazione moderna, i modellini di aerei Rafale Marine offrono l'opportunità di ricreare, in scala ridotta, un caccia imbarcato che incarna perfettamente la potenza e la versatilità dell'aviazione militare francese.
