Macchina a vapore orizzontale Alex per barca RC 10 kg

Macchina a vapore orizzontale Alex per barche radiocomandate

Il design di questa gamma si basa su diversi anni di esperienza nella costruzione di modelli in scala di barche dotate di macchine a vapore.

La produzione CNC in Germania consente di ottenere una realizzazione precisa e regolare, mantenendo al contempo l'aspetto meccanico caratteristico di una macchina a vapore per barche RC.

Punti salienti

• Macchina a vapore orizzontale Alex, riferimento 22301.
• Insieme con caldaia orizzontale e condensatore di vapore.
• Funzionamento a gas propano o butano.
• Installazione completamente assemblata, verniciata, controllata e regolata.
• Destinata ai modelli in scala di barche che possono raggiungere circa 10 kg.

Una vera propulsione a vapore per il modellismo navale

Il fascino di una barca a vapore radiocomandata risiede sia nel suo movimento sull'acqua che nel funzionamento visibile della sua propulsione.

A differenza di una propulsione elettrica tradizionale, una macchina a vapore consente di ritrovare l'atmosfera meccanica tipica delle barche a vapore tradizionali.

Il riferimento 22301 riunisce in un unico insieme la macchina, la caldaia, il bruciatore, gli organi di controllo e il sistema di condensazione.

Il modellista dispone così di un'installazione progettata come un insieme coerente anziché dover selezionare separatamente ogni elemento della propulsione.

La macchina a vapore Alex è particolarmente adatta ai modelli in scala di barche di dimensioni contenute e con scafi relativamente stretti.

Può muovere modelli fino a circa 10 kg.

L'insieme pesa 1.580 g. Questo dato deve naturalmente essere preso in considerazione nella scelta della barca e nel calcolo dello spostamento del modello.

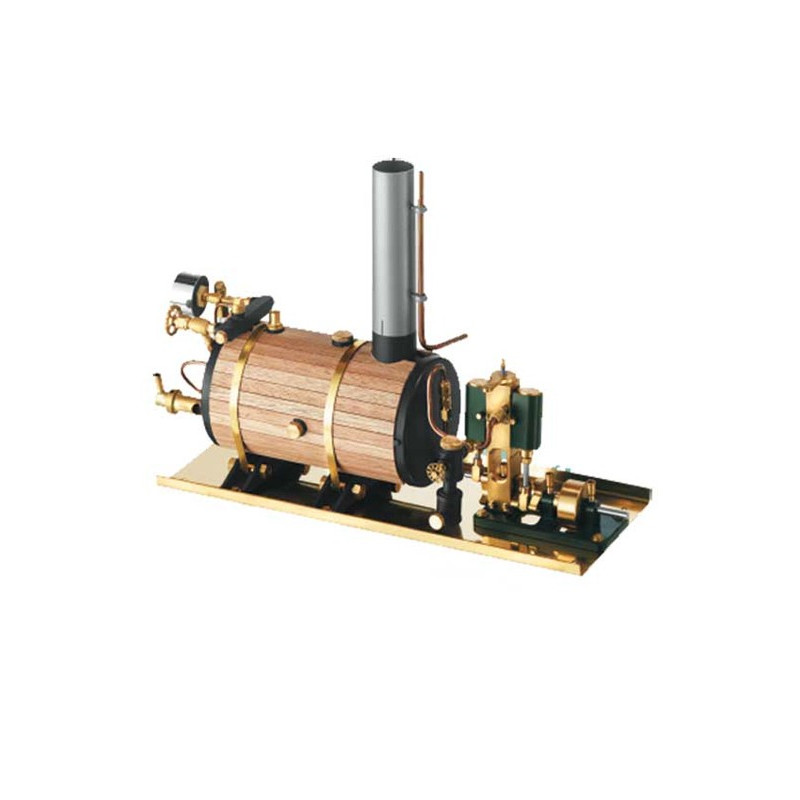

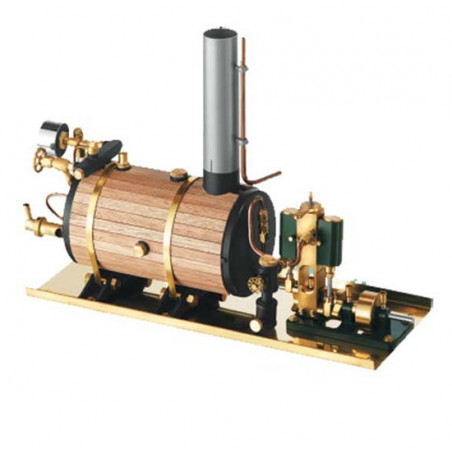

Una macchina a vapore orizzontale con caldaia integrata

Il riferimento 22301 si distingue per la sua caldaia orizzontale. Questa configurazione consente di integrare l'installazione a vapore in un modello in cui lo spazio disponibile deve essere utilizzato in modo efficiente.

La macchina stessa ha un'alesaggio di 10 mm e una corsa di 14 mm. Il suo albero di uscita misura 4 mm di diametro, con un'altezza dell'albero di 12 mm.

Queste caratteristiche consentono al modellista di avere le principali dimensioni necessarie per verificare l'integrazione della macchina a vapore nello scafo e preparare la trasmissione all'elica.

Una macchina a vapore oscillante pronta per essere installata

La macchina viene consegnata completamente assemblata e verniciata. Questa finitura consente di ricevere un'installazione già preparata anziché un insieme meccanico che richiede lavorazioni o un assemblaggio completo.

Prima della spedizione, le installazioni vengono controllate e regolate. Il modellista può quindi concentrarsi sull'integrazione della macchina nella sua barca, sul collegamento dei diversi elementi e sul perfezionamento del modello.

La macchina include un grasso regolabile. Questo elemento contribuisce alla manutenzione del motore a vapore e al suo funzionamento.

Una valvola di inversione consente anche di comandare la marcia avanti e indietro e la velocità di rotazione.

Questa funzione è particolarmente interessante in un contesto di barche radiocomandate poiché consente di associare la propulsione a vapore a un utilizzo sull'acqua con un controllo della propulsione adatto.

Una caldaia orizzontale completa

La caldaia è uno degli elementi essenziali di una macchina a vapore per barche radiocomandate.

Nel riferimento 22300, è fornita con i principali equipaggiamenti necessari al suo funzionamento e al suo monitoraggio.

Include in particolare :

• una valvola di sicurezza ;
• un indicatore di livello dell'acqua ;
• un manometro ;
• una valvola di arresto del vapore.

Il manometro consente di controllare la pressione mentre l'indicatore di livello dell'acqua consente di monitorare la quantità di acqua presente nella caldaia.

La valvola di sicurezza e la valvola di arresto del vapore completano gli equipaggiamenti di controllo dell'installazione.

Questa progettazione consente di avere una vera caldaia a vapore per modelli in scala, integrata in un insieme appositamente progettato per il modellismo navale.

Funzionamento a gas propano o butano

La caldaia è alimentata da un bruciatore a gas che funziona con propano o butano. Il bruciatore è fornito con la sua linea di alimentazione.

Il sistema include anche un camino con condotto di scarico.

Questi elementi contribuiscono all'integrazione realistica della macchina nella barca e rafforzano l'aspetto meccanico di un vero modello in scala di barca a vapore.

Infine, il sistema di propulsione include un condensatore di vapore di scarico. Questo fa parte integrante dell'installazione fornita con il riferimento 22301.

Un completo equipaggiamento per semplificare il montaggio

La macchina a vapore Alex 22301 è fornita con molti elementi già assemblati. L'obiettivo è offrire al modellista un'installazione completa piuttosto che un semplice motore a vapore.

La fornitura include :

• la macchina a vapore ;
• il lubrificatore regolabile ;
• la valvola di inversione ;
• la caldaia verticale ;
• la valvola di sicurezza ;
• l'indicatore di livello dell'acqua ;
• il manometro ;
• la valvola di arresto del vapore ;
• il camino con tubo di scarico ;
• il bruciatore a gas con la sua linea ;
• il condensatore del vapore di scarico ;
• le stecche di finitura destinate alla rivestimento della caldaia ;
• le condutture di collegamento.

L'insieme è assemblato e verniciato. Questa presentazione costituisce un vantaggio per il modellista che desidera dedicare il suo tempo alla costruzione e all'equipaggiamento della barca piuttosto che al completo assemblaggio della macchina.

Una motorizzazione adatta alle barche fino a 10 kg

La macchina a vapore Alex 22301 è progettata per alimentare facilmente modelli ridotti di barche fino a circa 10 kg.

Trova quindi il suo posto in progetti di modellismo navale che cercano una propulsione funzionale e realistica.

La configurazione orizzontale è particolarmente adatta ai modelli per i quali l'altezza disponibile consente di integrare la caldaia in buone condizioni.

Prima di qualsiasi installazione, è indispensabile verificare le dimensioni disponibili nello scafo e il peso finale della barca equipaggiata.

Il posizionamento della macchina, della caldaia e degli accessori deve essere previsto già dalla progettazione o dall'assemblaggio del modello.

Una macchina a vapore prodotta in Germania

La gamma Alex è prodotta in Germania con una moderna produzione CNC. Questo metodo di produzione conferisce grande precisione alle parti meccaniche e permette di mantenere una costante qualità di realizzazione.

Questa macchina a vapore è destinata ai modellisti che cercano una motorizzazione che combini precisione meccanica, aspetto realistico e funzionamento adatto a una barca a vapore radiocomandata.

L'esperienza acquisita nella realizzazione di modelli ridotti dotati di macchine a vapore ha inoltre permesso di far evolvere la progettazione dopo diverse serie di miglioramenti e numerosi test pratici.

Gli accessori necessari alla macchina a vapore Alex 22301

Il riferimento 22301 è fornito con la macchina, la caldaia e i vari elementi di collegamento, ma alcuni accessori necessari per il funzionamento a gas devono essere previsti separatamente.

È necessario prevedere in particolare un serbatoio di gas riferimento 22313, così come un adattatore di riempimento del gas riferimento 22316.

Anche la cartuccia di gas propano/butano riferimento 60105 fa parte degli elementi necessari.

Per la manutenzione della macchina, l'olio per motore a vapore riferimento 60100 costituisce un accessorio utile.

Questi elementi permettono di completare l'installazione per disporre di un insieme adatto all'avviamento di un motore a vapore per barca radiocomandata.

Caratteristiche tecniche della macchina a vapore Alex 22301

Una macchina a vapore per dare vita a una barca radiocomandata

La macchina a vapore Alex 22301 è rivolta agli appassionati di modellismo navale che desiderano andare oltre una semplice maquette statica.

Con la sua caldaia verticale, il suo bruciatore a gas, il suo condensatore e la sua macchina a vapore oscillante, consente di realizzare una vera installazione di propulsione per modello ridotto.

La sua completa assemblaggio, la sua produzione CNC in Germania e i suoi numerosi equipaggiamenti integrati facilitano la sua installazione in un progetto di modellismo navale a vapore radiocomandato.

Con una capacità dichiarata fino a circa 10 kg di spostamento, il riferimento 22301 costituisce una soluzione completa per i modellisti alla ricerca di una macchina a vapore per barche RC, una caldaia orizzontale per modelli ridotti e una propulsione a vapore funzionale per il modellismo navale.

Riferimenti disponibili

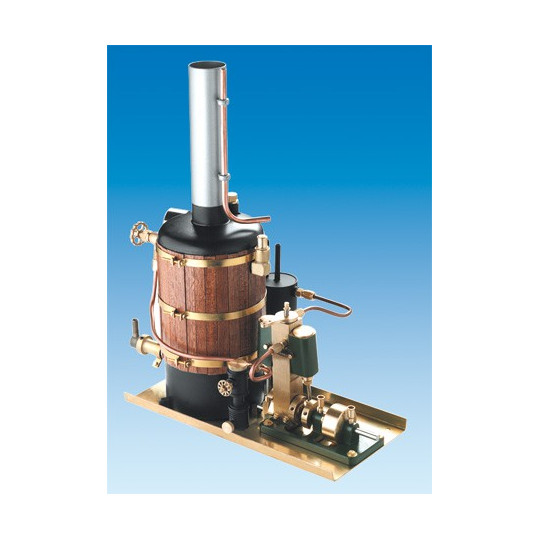

• Rif. 22300 : Macchina a vapore Alex verticale con caldaia verticale e condensatore
• Rif. 22301 : Macchina a vapore Alex orizzontale con caldaia orizzontale e condensatore

Accessori necessari

• Rif. 22313 : Serbatoio del gas
• Rif. 22316 : Adattatore di riempimento per gas

Accessori utili

• Rif. 60100 : Olio speciale per motore a vapore
