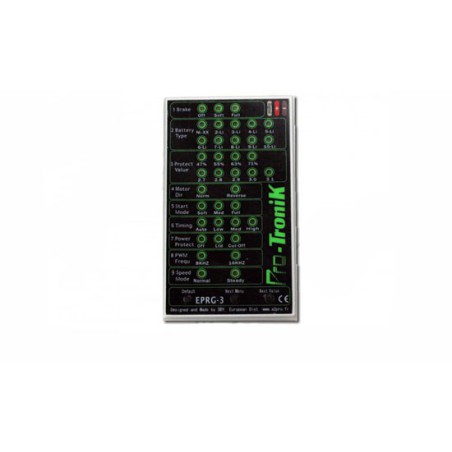

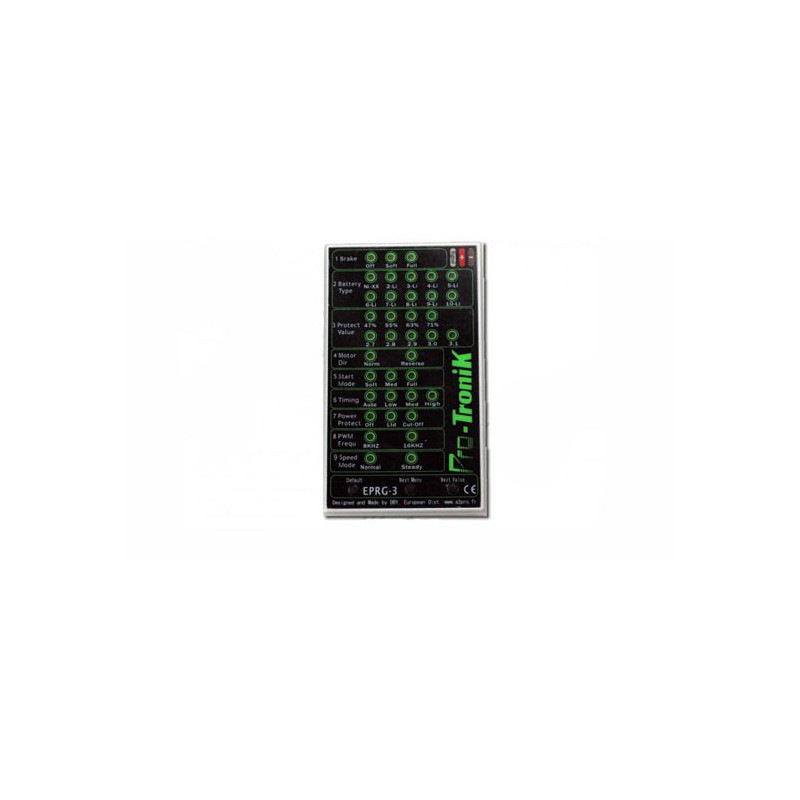

Carta di programmazione Protronik E-PRG-3

Programmierkarte Protronik E-PRG-3 für Brushless-Regler (außer BF-32-Serie)

Die Programmierkarte Protronik E-PRG-3 ist das unverzichtbare Werkzeug zur präzisen Konfiguration Ihrer Brushless-Regler der Marke, mit Ausnahme der BF-32-Serie.

Entwickelt für einfache und intuitive Bedienung, ermöglicht sie die Anpassung vieler wichtiger Parameter: Auswahl des Batterietyps, Einstellung der Abschaltspannung, Bremsaktivierung, Drehrichtung der Protronik-Motoren, Timing-Anpassung und vieles mehr.

Direkte Stromversorgung ohne externe Quelle

Die Protronik E-PRG-3-Karte zeichnet sich durch ihre praktische Stromversorgung aus: Sie wird direkt vom angeschlossenen Regler über den Antriebsakku versorgt. Es ist daher nicht erforderlich, eine externe Energiequelle hinzuzufügen, um sie zu verwenden.

Dieses System ist sowohl mit Reglern mit BEC-Schaltung (PM10A, PM20A, PM30A, PM40A) als auch mit solchen ohne BEC (PM60A, PM70A, PM80A OPTO und PM120A OPTO) kompatibel.

Verfügbare Einstellparameter

Mit dieser Protronik-Programmierkarte können Sie Ihre Regler nach Ihren Bedürfnissen anpassen:

• Bremse: Aus / Mittel / Ein (Standard: Aus)

• Batterietyp: NiXX / LiPo 2 bis 8S

• Motorspannungsabschaltung bei schwacher Batterie: 47 / 55 / 63 / 71 % (NiXX) oder 2,7 / 2,8 / 2,9 / 3,0 / 3,1 V (LiPo)

• Motorsperrung: Aus / Leistungsbeschränkung / Sofortige Abschaltung (Standard: Beschränkung)

• Drehrichtung: Normal / Invertiert (Standard: Normal)

• Start: Sanft / Mittel / Normal (Standard: Mittel)

• Timing: Auto / Niedrig / Mittel / Hoch (Standard: Auto)

• Schaltfrequenz: 8 / 16 kHz (Standard: 8 kHz)

Die ausführliche Anleitung wird mit der Programmierkarte geliefert, aber hier ist eine Zusammenfassung, um Sie zu führen.

Verwendung der E-PRG-3-Karte

1. Schließen Sie das Servokabel Ihres Reglers an den Programmieranschluss der Karte an und beachten Sie dabei die Farbcodierung der Drähte (siehe Anleitung). Verwenden Sie für die Modelle PM60A, PM70A und PM80A OPTO auch das zweite kürzere Servokabel.

2. Schließen Sie den Akku am Regler an und überprüfen Sie sorgfältig die Polarität.

3. Nach einigen Sekunden bestätigt ein akustisches Signal, dass die Kommunikation zwischen der Protronik-Karte und dem Regler hergestellt ist. Sie können dann:

   • Den Programmierstatus überprüfen: Die roten LED-Leuchten zeigen die aktuellen Einstellungen an.

   • Die Parameter ändern: Die LEDs zeigen die ausgewählten Werte für jede Option an.

Wie können Sie Ihre Einstellungen anpassen?

• Wählen Sie den gewünschten Parameter aus den acht verfügbaren mit der Taste NEXT / MENU aus (die LED des Parameters blinkt).

• Ändern Sie den Wert mit der Taste NEXT / VALUE.

• Bestätigen Sie und wechseln Sie zum nächsten Parameter, indem Sie auf NEXT / MENU drücken.

• Wiederholen Sie diese Schritte, bis alle Ihre Einstellungen geändert sind.

• Nach Abschluss der Konfiguration trennen Sie den Akku ab.
